测温仪上用热电偶型号功能差别

来源:本站  发布时间:2015年08月17日  字体大小:[大] [中] [小]

测温仪上用热电偶型号功能差别

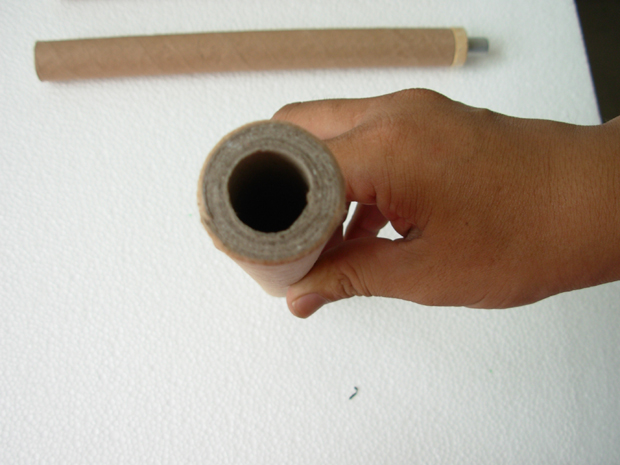

热电偶

摘要:热电偶公称压力:一般是指在工作温度下保护管所能承受的静态外压而破裂。热电偶很小插入深度:应不小于其保护套管外径的810倍(特列产品例外)绝缘电阻:当周围空气温度为1535℃,相对湿度<80%时绝缘电阻≥5兆欧(电压100V)。具有防溅式接线盒的热电偶,当相对温度为93± 3℃ 时,绝缘电阻≥0.5兆欧(电压100V)高温下的绝缘电阻:热电偶在高温下,其热电极(包括双支式)与保护管以及双支热电极之间的绝缘电阻(按每米计)应大于下表规定的值。

热电参数,你们了解多少,在这我们南京华欣分析仪器制造有限公司做下说明,供大家参考:(S型热电偶)铂铑10-铂热电偶

第一种:R型热电偶)铂铑13-铂热电偶

铂铑13-铂热电偶(R型热电偶)为贵金属热电偶。偶丝直径规定为0.5mm,允许偏差-0.015mm,其正极(RP)的名义化学成分为铂铑合金,其中含铑为13%,含铂为87%,负极(RN)为纯铂,长期很高使用温度为1300℃,短期很高使用温度为1600℃。

R型热电偶在热电偶系列中具有准确度很高,稳定性很好,测温温区宽,使用寿命长等优点。其物理,化学性能良好,热电势稳定性及在高温下抗氧化性能好,适用于氧化性和惰性气氛中。由于R型热电偶的综合性能与S型热电偶相当,在我国一直难于推广,除在进口设备上的测温有所应用外,国内测温很少采用。1967年至1971年间,英国NPL,美国NBS和加拿大NRC三大研究机构进行了一项合作研究,其结果表明,R型热电偶的稳定性和复现性比S型热电偶均好,我国目前尚未开展这方面的研究。

R型热电偶不足之处是热电势,热电势率较小,灵敏读低,高温下机械强度下降,对污染非常敏感,贵金属材料昂贵,因而一次性投资较大。

第二种:铂铑10-铂热电偶(S型热电偶)为贵金属热电偶。偶丝直径规定为0.5mm,允许偏差-0.015mm,其正极(SP)的名义化学成分为铂铑合金,其中含铑为10%,含铂为90%,负极(SN)为纯铂,故俗称单铂铑热电偶。该热电偶长期很高使用温度为1300℃,短期很高使用温度为1600℃。

S型热电偶在热电偶系列中具有准确度很高,稳定性很好,测温温区宽,使用寿命长等优点。它的物理,化学性能良好,热电势稳定性及在高温下抗氧化性能好,适用于氧化性和惰性气氛中。由于S型热电偶具有优良的综合性能,符合国际使用温标的S型热电偶,长期以来曾作为国际温标的内插仪器,“ITS-90”虽规定今后不再作为国际温标的内查仪器,但国际温度咨询委员会(CCT)认为S型热电偶仍可用于近似实现国际温标。

S型热电偶不足之处是热电势,热电势率较小,灵敏读低,高温下机械强度下降,对污染非常敏感,贵金属材料昂贵,因而一次性投资较大。

第三种:B型热电偶)铂铑30-铂铑6热电偶

铂铑30-铂铑6热电偶(B型热电偶)为贵金属热电偶。偶丝直径规定为0.5mm,允许偏差-0.015mm,其正极(BP)的名义化学成分为铂铑合金,其中含铑为30%,含铂为70%,负极(BN)为铂铑合金,含铑为量6%,故俗称双铂铑热电偶。该热电偶长期很高使用温度为1600℃,短期很高使用温度为1800℃。

B型热电偶在热电偶系列中具有准确度很高,稳定性很好,测温温区宽,使用寿命长,测温上限高等优点。适用于氧化性和惰性气氛中,也可短期用于真空中,但不适用于还原性气氛或含有金属或非金属蒸气气氛中。B型热电偶一个明显的优点是不需用补偿导线进行补偿,因为在0~50℃范围内热电势小于3μV

B型热电偶不足之处是热电势,热电势率较小,灵敏读低,高温下机械强度下降,对污染非常敏感,贵金属材料昂贵,因而一次性投资较大。

第四种:K型热电偶)镍铬-镍硅热电偶

镍铬-镍硅热电偶(K型热电偶)是目前用量很大的廉金属热电偶,其用量为其他热电偶的总和。正极(KP)的名义化学成分为:NiCr=9010,负极(KN)的名义化学成分为:NiSi=973,其使用温度为-200~1300℃。

K型热电偶具有线性度好,热电动势较大,灵敏度高,稳定性和均匀性较好,抗氧化性能强,价格便宜等优点,能用于氧化性惰性气氛中。广泛为用户所采用。

K型热电偶不能直接在高温下用于硫,还原性或还原,氧化交替的气氛中和真空中,也不推荐用于弱氧化气氛中。

第五种N型热电偶)镍铬硅-镍硅热电偶

镍铬硅-镍硅热电偶(N型热电偶)为廉金属热电偶,是一种很新国际标准化的热电偶,是在70年代初由澳大利亚国防部实验室研制成功的它克服了K型热电偶的两个重要缺点:K型热电偶在300~500℃间由于镍铬合金的晶格短程有序而引起的热电动势不稳定;在800℃左右由于镍铬合金发生择优氧化引起的热电动势不稳定。正极(NP)的名义化学成分为:Ni:Cr:Si=84.4:14.2:1.4,负极(NN)的名义化学成分为:Ni:Si:Mg=95.5:4.4:0.1,其使用温度为-200~1300℃。

N型热电偶具有线性度好,热电动势较大,灵敏度较高,稳定性和均匀性较好,抗氧化性能强,价格便宜,不受短程有序化影响等优点,其综合性能优于K型热电偶,是一种很有发展前途的热电偶.

N型热电偶不能直接在高温下用于硫,还原性或还原,氧化交替的气氛中和真空中,也不推荐用于弱氧化气氛中。

第六种:E型热电偶)镍铬-铜镍热电偶

镍铬-铜镍热电偶(E型热电偶)又称镍铬-康铜热电偶,也是一种廉金属的热电偶,正极(EP)为:镍铬10合金,化学成分与KP相同,负极(EN)为铜镍合金,名义化学成分为:55%的铜,45%的镍以及少量的锰,钴,铁等元素。该热电偶的使用温度为-200~900℃。

E型热电偶热电动势之大,灵敏度之高属所有热电偶之很,宜制成热电堆,测量微小的温度变化。对于高湿度气氛的腐蚀不甚灵敏,宜用于湿度较高的环境。E热电偶还具有稳定性好,抗氧化性能优于铜-康铜,铁-康铜热电偶,价格便宜等优点,能用于氧化性和惰性气氛中,广泛为用户采用。

E型热电偶不能直接在高温下用于硫,还原性气氛中,热电势均匀性较差。

第七种:T型热电偶)铜-铜镍热电偶

-铜镍热电偶(T型热电偶)又称铜-康铜热电偶,也是一种很佳的测量低温的廉金属的热电偶。它的正极(TP)是纯铜,负极(TN)为铜镍合金,常之为康铜,它与镍铬-康铜的康铜EN通用,与铁-康铜的康铜JN不能通用,尽管它们都叫康铜,铜-铜镍热电偶的盖测量温区为-200~350℃。

T型热电偶具有线性度好,热电动势较大,灵敏度较高,稳定性和均匀性较好,价格便宜等优点,特别在-200~0℃温区内使用,稳定性更好,年稳定性可小于±3μV,经低温检定可作为二等标准进行低温量值传递。

T型热电偶的正极铜在高温下抗氧化性能差,故使用温度上限受到限制。

第八种J型热电偶)铁-铜镍热电偶

-铜镍热电偶(J型热电偶)又称铁-康铜热电偶,也是一种价格低廉的廉金属的热电偶。它的正极(JP)的名义化学成分为纯铁,负极(JN)为铜镍合金,常被含糊地称之为康铜,其名义化学成分为:55%的铜和45%的镍以及少量却十分重要的锰,钴,铁等元素,尽管它叫康铜,但不同于镍铬-康铜和铜-康铜的康铜,故不能用ENTN来替换。铁-康铜热电偶的覆盖测量温区为-200~1200℃,但通常使用的温度范围为0~750

J型热电偶具有线性度好,热电动势较大,灵敏度较高,稳定性和均匀性较好,价格便宜等优点,广为用户所采用。

J型热电偶可用于真空,氧化,还原和惰性气氛中,但正极铁在高温下氧化较快,故使用温度受到限制,也不能直接无保护地在高温下用于硫化气氛中。
